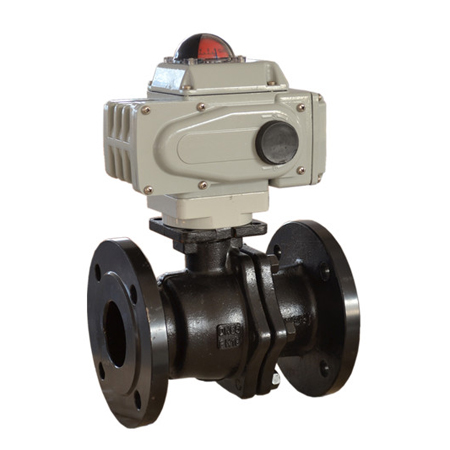

铸钢电动球阀 法兰式

阀体材质: WCB、304、316、316L等
阀芯材质: WCB、304、316、316L等
阀座材质: PTFE、PPL、合金+STL 等
连接方式: 对夹式、法兰式
法兰标准: GB、ANSI、DIN、JIS
压力等级: PN16-PN64
结构形式:一片式、浮动式、 固定式、V型球芯
电动执行器: 开关型、调节型、防爆型

描述

●  产品概述及用途
铸钢电动法兰球阀是一种转角为90°的角行程阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电动执行机构,电动球阀分开关式和调节式两种控制方式,可以做防爆。法兰连接的管路能保持良好密封性能,便于维修更换,同时便于管路的封闭。铸钢电动法兰球阀被广泛应用于石油、石化、化工、冶金、电力、钢铁、水利、城建、机械、煤炭等行业。
●  特点与标准
※  流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小
※  止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
※  阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
※  阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
※  由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
※  下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
●  主要性能参数

电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT5、调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15-300mm
公称压力 1.0~6.4MPa
适用温度 -30~+420℃
连接方式 法兰式、对夹式、螺纹、焊接、卡箍
法兰标准 GB、ANSI、DIN、JIS
阀体结构 O型浮动球
阀体材质 WCB、304、316、316L、双相钢等
阀芯材质 304、316、316L、双相钢等
阀座衬里 PTFE、PPL、硬质合金等
适用介质 纸浆、污水,含有纤维颗粒固体悬浮介质及粉粒状介质等

●  电动球阀尺寸数据
