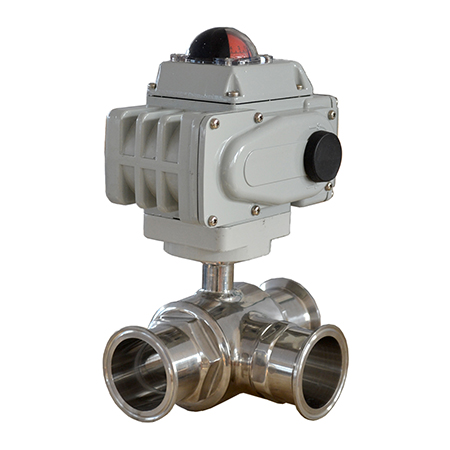

卫生型电动三通球阀 卡箍快装连接

阀体材质:304、316、316L等
阀芯材质:304、316、316L等
阀座材质: PTFE、PPL等
连接方式:卡箍式、快装式
法兰标准: GB、ANSI、DIN、JIS
压力等级: PN10
结构形式:三通L型、三通T型
电动执行器: 开关型、调节型、防爆型

描述

●  产品概述及用途

卫生型电动三通球阀的球体分L型和T型,利用电动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。(用户在订购时需先提供流向图),卫生级电动三通阀的密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电动执行机构,电动球阀分开关式和调节式两种控制方式,可以做防爆。卫生级电动三通球阀被广泛应用于用于食品、医药卫生级别等行业。
卫生型电动三通球阀经过精密的检验流程和严格的品质管理。加工过程中,流道经过精密抛光和灭菌处理。密封圈为全封闭式紧紧包裹住阀球,无空间和死角。两端为卡箍连接方便拆卸、清洗、维修工作。
●  特点与标准
※  孔径大小与管道一致,不产生沉淀物
※  流道内壁240Grit抛光,保证流道畅通无阻。
※  采用全包的PTFE密封没有死角,易清洗。
※  双层阀杆填料与对压碟型弹片装置
●  主要性能参数

电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT5、调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 Φ 20-Φ 102
公称压力 1.0MPa
适用温度 -30~+250℃
连接方式 卡箍式、快装式
法兰标准 GB、ANSI、DIN、JIS
阀体结构 三通L型、三通T型
阀体材质 304、316、316L等
阀芯材质 304、316、316L等
阀座衬里 PTFE、PPL等
适用介质 水、蒸汽、油、卫生医药机械、食品饮料机械配套等

● 内螺纹 电动三通球阀流向图
三通流向图● 内螺纹 电动三通球阀尺寸图
