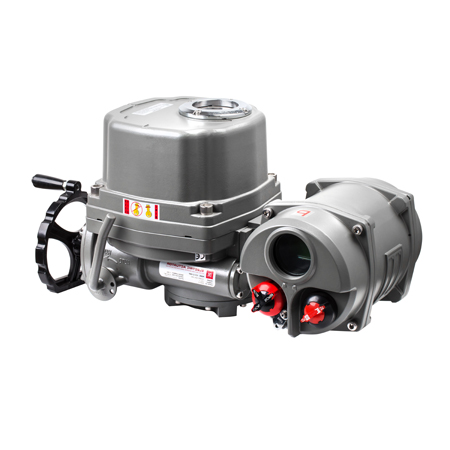

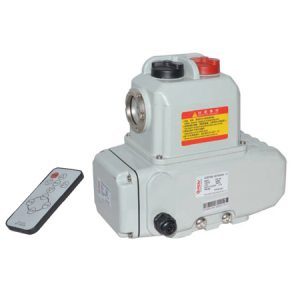

POQ高性能电动执行器

扭矩范围: 50-3000N.M
行程范围: 0-90度
防护等级: IP67
控制方式: 开关型、调节型
反馈信号: 无源触点信号、电阻开度信号、4-20mA
调节信号: 4-20mA、0-10v、1-5V
可选防爆: ExdⅡ BT4,ExdⅡ CT6
电压范围: AC220V、AC380V、DC24V、AC110等

分类: 标签:

描述

POQ高性能电动执行器概述
POQ高性能电动执行器用于控制 0°~90°旋转的阀门,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,它以 380V/220V/110V交流电源为驱动电源,支持4-20mA,0-10V,1-5V和MODBUS、PROFIBUS现场总线控制,输出扭矩达 4000 NM。
POQ高性能电动执行器标准技术参数
外 壳
防水级别 IP67,NEMA 4 and 6
电机电源
标准:220V AC 单相 。可选:110V AC 单相,380/440V AC 3相, 50/60Hz, 10%
24V DC /110V DC /220V DC
电 机
鼠笼式异步电机
遥控器
红外线遥控器进行个性化设置,实现了非侵入式设置。
多功能汉字显示窗口
显示设备基本参数和运行状态,以及故障报警信息
三相电源
三相电源自动鉴相、自动纠正、、缺相保护
精度调节
出现振荡自动降低定位精度
瞬时逆转保护
当执行器正在开阀动作,执行器接到关阀指令,先停止动作,然后延时一段预设的时间再执行关阀动作,减少对设备冲击。
限位开关
开/关,各1个 SPDT,250V AC 10A
辅助限位开关
开/关,各1个 SPDT,250V AC 10A
扭矩开关
开/关,各1个 SPDT,250V AC 10A
POQ-005/008/010除外
行 程
0-90
0~270可选
失速防护/操作温度
内置过热保护,开115℃ 5℃ /关 97℃ 5℃
指 示 器
连续的位置指示刻度
手动操作
机械离合机构,配手轮操作
自锁装置
蜗轮,蜗杆机构提供自锁
机械限位
2个外部调整螺栓
干 燥 器
7-10W (110/220V AC)
接 线 孔
2个 PF 3/4
环境温度
-20℃~+70℃
润 滑
铝基润滑脂(EP 型)
材 料
钢,铝合金,铝青铜,聚碳酸脂
环境湿度
最大MAX 90% RH
非凝结
抗震性能
X Y Z 10g,0.2~34 Hz,30分钟
外 涂 层
干粉,环氧聚酯
POQ高性能电动执行器可选参数
编号
可选配置
备注
1
防爆电动执行器(ExdⅡ BT4,ExdⅡ CT6)
2
防水电动执行器(IP68,10M,250HR)
3
电位计(1K-10K)
4
比例控制单元(输入,输出信号 4-20mA DC /1-5V /1-10V MODBUS、PROFIBUS现场总线控制。)
5
现场控制单元(就地控制开 /停/关选择开关,就地/远程切换)
6
支持无线射频手持操控器,实现双向通信,支持地址码操作。
7
行程 Stroke 120°,180°,270°
8
直流电机(24V DC)
9
附加扭矩开关 (SPDT X 2 250V AC10A)
POQ-005/008/010除外
10
电流位置传感器(输出 4-20mA DC) (Outpu 4-20mA)
11
断电后,电动阀全关、全关、停止
12
耐高温执行器(-10℃~+100℃)
13
耐低温执行器 (-40℃~+70℃)
14
低速执行器
POQ高性能电动执行器主要技术参数
型号
扭矩
开关

时间
轴径
电机

F级
额定电流(A)60/50HZ
手轮

转数
重量
单相
三相
N·M
S
mm
W
110V
220V
380V
440V
N
Kg
POQ-005
50
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
10
7.5
POQ-008
80
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
10
7.5
POQ-010
100
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
10
7.5
POQ-015
150
21/25
φ22
40
1.65/1.67
0.88/0.84
0.31/0.31
0.30/0.31
11
17.3
POQ-020
200
21/25
φ22
40
1.67/1.67
0.89/0.85
0.31/0.31
0.30/0.31
11
17.3
POQ-030
300
26/31
φ35
60
1.85/1.86
0.92/0.92
0.35/0.35
0.34/0.34
13.5
22
POQ-050
500
26/31
φ35
90
3.60/3.62
1.55/1.58
0.59/0.59
0.58/0.58
13.5
23
POQ-060
600
26/31
φ35
120
3.65/3.62
1.60/2.20
0.60/0.59
0.59/0.58
13.5
23
POQ-080
800
31/37
φ45
120
4.10/4.10
2.15/2.20
0.85/0.85
0.790.79
16.5
29
POQ-120
1200
31/37
φ45
180
4.20/4.10
2.35/2.30
0.87/0.87
0.81/0.81
16.5
29
POQ-200
2000
93/112
φ65
180
4.10/4.10
2.15/2.20
0.85/0.85
0.79/0.79
49.5
75
POQ-300
3000
93/112
φ65
180
4.20/4.10
2.35/2.30
0.87/0.87
0.81/0.81
49.5
75

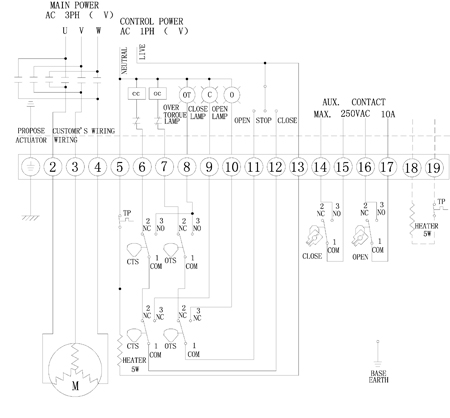

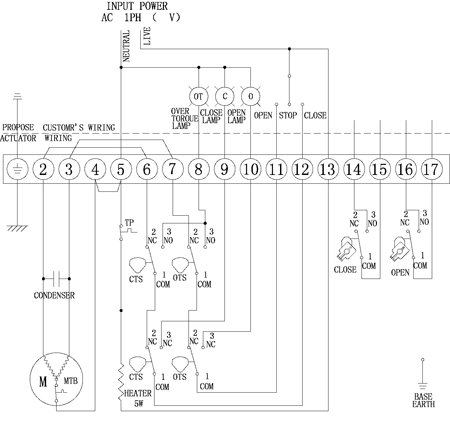

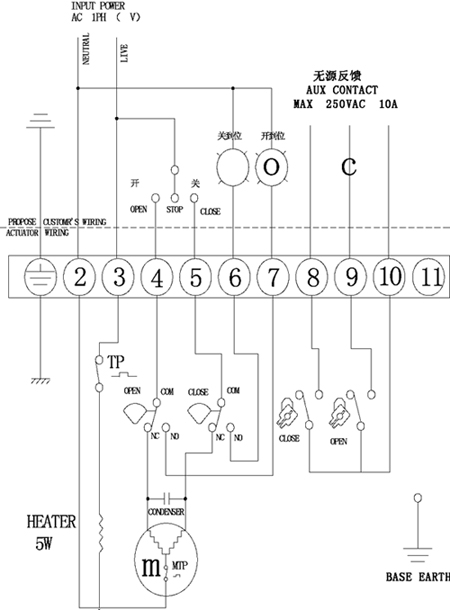

POQ电动执行器接线图(部分)
