描述

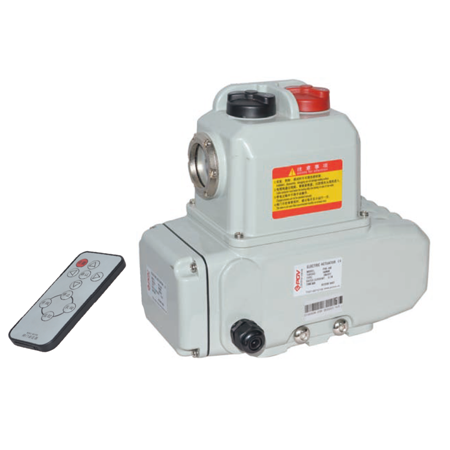

POK系列精小型整体型电动执行器概述
POK系列电动执行器，是一款精小型整体型并带远程现场就地控制的角行程智能一体化电动执行器，配套在球阀、蝶阀上使用，现场可操控智能一体化电动执行器，是在POE电动执行器基础上研发的新产品，具有整体调节型、整体开关型、远程/就地控制、MODBUS、PROFIBUS现场总线控制。
| 型号
功能 |
POK-10 | POK-16 | POK-25 | POK-50 | POK-100 | POK-200 |
| 电源 | AC24V/110V/220V/230V/240V/380V 50/60HZ DC24V/12V ±10%允许波动。 | |||||
| 力矩 | 100N.M | 160N.M | 250N.M | 500N.M | 1000N.M | 2000N.M |
| 时间 | 30S | 30S | 30S | 30S | 60S | 100S |
| 电机 | 23W/H | 23W/H | 50W/H | 90W/H | 100W/H | 100W/H |
| 工作电流 | 0.6A | 0.7A | 0.8A | 1.2A | 1.3A | 1.3A |
| 重量 | 3.7KG | 3.7KG | 6.8KG | 8.0KG | 12KG | 12KG |
| 信号 | 整体开关型：开关式，反馈4个无源信号、4－20mA信号 整体调节型：输入输出：4-20mA、0-10V、1-5V、MODBUS、PROFIBUS现场总线 |
|||||
| 位置信号 | 执行器位置反馈信号：500Ω－10KΩ电位器或编码器 | |||||
| 输入阻抗 | 90Ω | |||||
| 定位精度 | 可达到0.4% | |||||
| 特点 | 配备红外遥控器，用户可对设备进行个性化设置无需打开设备，实现了非侵入式设置。 | |||||
| 比例控制信号：4-20mA、0-10V、1-5V、开关、MODBUS、PROFIBUS现场总线 | ||||||
| 现场控制单元：远程/就地切换。就地控制：开、关、停 | ||||||
| 多功能显示窗口，用户随时了解设备基本设置参数和运行状态，故障报警信息一目了然 | ||||||
| 支持现场总线控制：MODBUS、PROFIBUS | ||||||
| 三相电源自动鉴相、自动纠正，现场安装无须关心相序。缺相自动保护设备安全。 | ||||||
| 精度自调节功能，出现振荡自动降低定位精度，该功能可现场关闭或使用。 | ||||||
| 具有完备的堵转和振荡判定等故障检测功能。检测到故障后，将停止工作以保护设备及整个系统，除通过显示屏显示故障外还通过无源触点向控制系统发出报警，内置4无源触点输出：故障输出、控制模式（现场/远程）、开到位、关到位 | ||||||
| 丰富的现场可设置工作模式，正动作模式、逆动作模式，可设备控制信号中断时，阀门全开、停止、全关动作模式 | ||||||
| 瞬时逆转保护，如当执行器开阀动作时，执行器接到关阀指令，将先停止动作，然后延时一段预设时间再执行器关阀动作，以减少对设备冲击。 | ||||||
| 采用固态继电器或接触器控制三相电源 | ||||||
POK系列精小型整体型电动执行器接线图
