POE电动执行器

扭矩范围: 50-6000NM
行程范围: 0-90度
防护等级: IP67
控制方式: 开关型、调节型、防爆型。
反馈信号: 无源触点信号、电阻开度信号、4-20mA
调节信号: 4-20mA、0-10v、1-5V
可配阀门: 蝶阀、球阀、风阀等
电压范围: AC220V、AC380V、DC24V、AC110等

分类: 标签:

描述

POE电动执行器产品概述及用途
POE系列电动执行器是一款精小型电动执行器,它用于控制0°~90°旋转的阀门,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,对阀门起到控制开关和流量调节等功能。广泛应用于石油、化工、水处理、船舶、造纸、电站、供热,轻工等各行业中。它以380V/220V/110V/DC24V等交流电源为驱动电源,以4-20mA、0-10V 、1-5V控制信号,可控制阀门开关和调节。实现自动化控制,POE电动执行器最大输出扭矩可达6000NM。
POE电动执行器性能参数

型号功能 POE-05 POE-10 POE-16/20 POE-25 POE-50 POE-100 POE-200
电源 AC24V/110V/220V/230V/240V/380V 50/60HZ DC24V/12V ±10%允许波动。其它电压可定制
力矩 50N.M 100N.M 160N.M 250N.M 500N.M 1000N.M 2000N.M
时间 30S 30S 30S 30S 30S 60S 100S
电机 15W/H 23W/H 23W/H 50W/H 90W/H 100W/H 100W/H
工作电流 0.25A 0.6A 0.7A 0.8A 1.2A 1.3A 1.3A
重量 2.5KG 3.7KG 3.7KG 6.8KG 8.0KG 12KG 12KG
转动角度 0 ~360 0 ~90
环境温度 -30C~+60 C
耐电压值 1500VAC/1分钟
防护等级 IP66,可定制IP68
限位挡块 机械式行程挡块、电子限位开关
手动操作 附带手柄
安装角度 任意角度
控制方式 开关型:有源灯指示、无源触点反馈、电阻反馈(1KΩ或500Ω)、4-20mA

智能调节型:输入输出4-20mA或0-10V或1-5V

可选附件 除湿加热器、过扭矩保护器、故障信号反馈以及7-8秒开关时间
外壳 防水级别
电机电源 AC24V/110V/220V/230V/240V/380V 50/60HZ DC24V/12V ±10%允许波动。

其它电压可定制

控制信号 开关型:有源灯指示、无源触点反馈、电阻反馈(1KΩ或500Ω)、4-20mA

智能调节型:输入输出4-20mA或0-10V或1-5V

电机 鼠笼异步电动机
限位开关 2 X 开/关, SPDT,250V AC 10A
辅助限位开关 2 X 开/关, SPDT,250V AC 10A
行 程 90°±10° (180°/270°可选) POE-05       0-360°
失效保护/操作温度 内置过热保护,开120℃ ±5℃ /关 97℃ ±5℃
指 示 器 连续的位置指示
手动操作 机械手柄
自锁装置 蜗轮,蜗杆机构提供自锁
机械限位 2个外部调整螺栓
干 燥 器 7-10W (110/220V AC)防冷凝
接 线 孔 1个G3/4  1 Pieces G3/4
环境温度 -20℃– +70℃
润 滑 铝基润滑脂(EP 型)Grease moly(EP tyte)
输入输出信号 4-20mA、0-10V、1-5V、MODBUS现场总线
执行器反馈电位器信号 500Ω-10KΩ电位器
输入阻抗 180Ω
定位精度 0.1%-3.0%
动作模式 正反动作模式、可设信号中断时,阀门全开、全关、停止
温度保护 超过80℃停止调节
标定方式 自动标定、手动标定
其它功能 堵转、振荡判定功能。精度自调节功能、缓冲启动,防冲击。错误代码显示故障

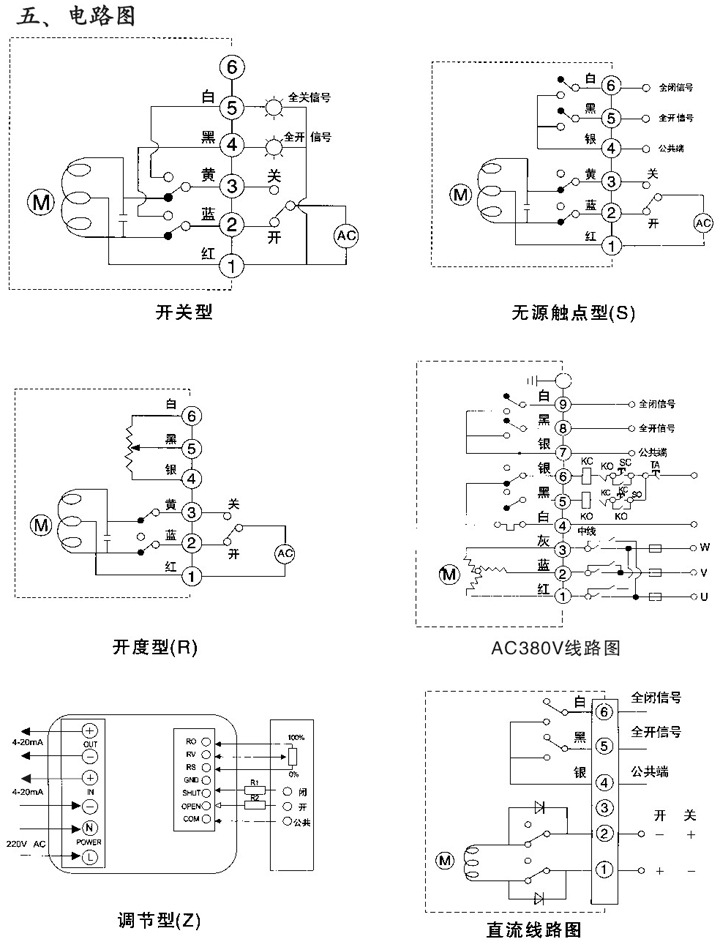

POE电动执行器接线图
