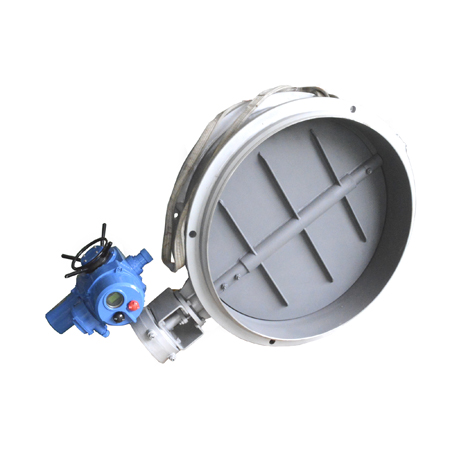

RTO多层板弹性密封电动通风蝶阀 非标订制 大口径

阀体材质:铸钢、304、316、316L、310S 双相钢等
阀板材质:铸钢、304、316、316L、310S 双相钢等
阀座材质:本体
连接方式:法兰
法兰标准:GB、ANSI、DIN、JIS
压力等级:0-PN16
电动执行器:开关型、调节型、防爆型
电压等级:AC220V、AC110、AC380V、DC24V、DC12等

描述

●  产品概述及用途
RTO多层板弹性密封电动通风蝶阀引进国外先进技术,参照 GB/T-12238-2008 、GB/T26640-2011 标准 , 设计为法兰式 ; 通风蝶阀采用后座通风结构 , 不论在低温或高温工况下 , 决无卡死现象 ; 同时启闭灵活 , 带有微量弹性进行自动密封补偿等优点。适用于环保 RTO 以及化工、电厂﹑冶金 ﹑水泥、钢厂等行业的风量调节和环境保护等管道系统中 ,作调节气体流量使用。本产品设计独特 , 型小轻便 , 质量可靠。
●  特点与标准
※  本阀采用优质钢板焊接,型小轻便,装修容易.吻合部双重设计,增强牢固。
※  由于蝶板采用中线垂直型结构,过流面积大、流阻小、开关灵活﹑操作方便﹑节时又省力.
※  焊接数据依照标准: GB/T12224-2005、GB/T19866-2005。
※  驱动装置符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989等标准。
※  制造与验收标准:QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
※  假如温度过高,颈部增加散热片来降温保护驱动装置。
●  主要性能参数

公称直径(mm) DN50~DN3000
公称压力 (MPa) 0.05 ~0.6
强度试验压力(MPa) PN x 1.5 倍
适用温度(℃) ≤650
泄漏率 0.25%~2%
介质流向 任意方向
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT6、调节型、开关型
电压选择 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
适用介质 废气、空气、粉尘气体、冷﹑热有害气体等等
材质选择 WCB、304、316、310S等
安装方向 任意
