液压高性能蝶阀-SOx脱硫塔液压阀

阀体材质:WCB、CF8M,CF3M
阀板材质:SUS304、SUS316、SUS2205、SUS2507、SUS1.4529、C954
尺寸:DN50-DN600
阀杆:17-4PH
阀座:NBR、EPDM、VITON、PTFE、硬密封
连接: 对夹式、法兰式、LT凸耳式
法兰标准:JIS 5K、10K;DIN PN6、PN10、PN16;ANSI 150LB、300LB
执行器:液压执行器单作用、双作用
附件:手轮,限位开关盒
证书:CCS、 ABS、 DNV、 GL、 LR 、BV、 NK、 KR、 RS

描述

液压高性能蝶阀参数
阀体材质:WCB、CF8M,CF3M
阀板材质:SUS304、SUS316、SUS2205、SUS2507、SUS1.4529、C954
尺寸:DN50-DN600
阀杆:17-4PH
阀座:NBR、EPDM、VITON、PTFE、硬密封
连接: 对夹式、法兰式、LT凸耳式
法兰标准:JIS 5K、10K;DIN PN6、PN10、PN16;ANSI 150LB、300LB
执行器:液压执行器单作用、双作用
附件:手轮,限位开关盒
证书:CCS、 ABS、 DNV、 GL、 LR 、BV、 NK、 KR、 RS

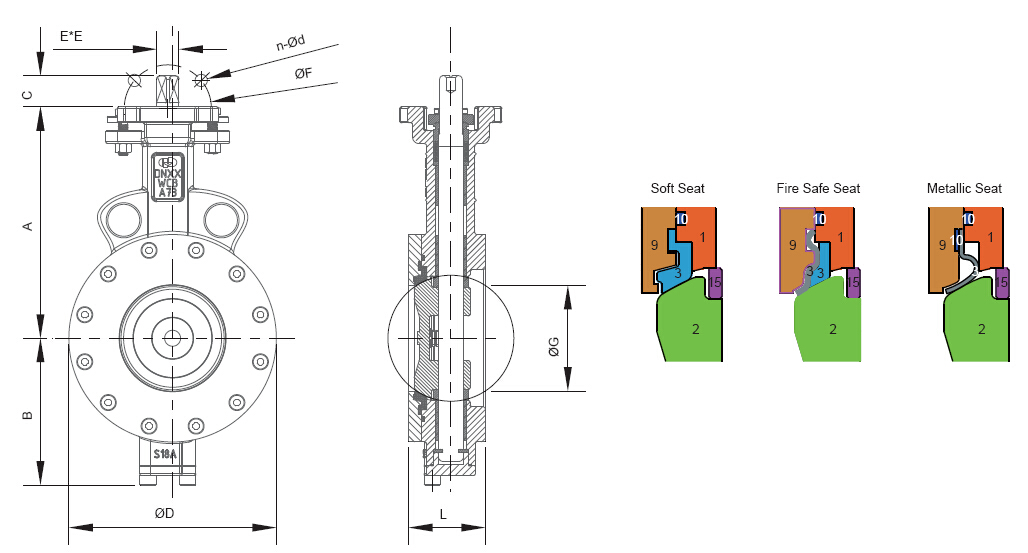

液压高性能蝶阀尺寸图

SIZE

A B C D E Top Flange G L WT(kg)

DN

INCH Class150
50 2″ 126 79 13.5 92 11 F05 45 43

3

65

2 1/2″ 126 87 13.5 105 11 F05 45 46 4
80 3″ 145 100 17.5 130 11 F07 72 48

5

100

4″ 170 124 17.5 157 14 F07 91 54 6
125 5″ 185 144 17.5 186 14 F07 114 57

9

150

6″ 203 150 18.5 216 17 F10 145 57 12

200

8″ 239 186 24.5 269 22 F10 192 64 19
250 10″ 275 226 24.5 324 22 F10 240 71

33

300

12″ 307 251 30 380 27 F12 285 81

42

350 14″ 337 294 30 416 27 F12 328 92

61

400

16″ 368 320 30 476 27 F14 373 102 88
450 18″ 406 341 39 534 36 F16 422 114

135

500

20″ 442 383 49 588 46 F16 470 127

173

600 24″ 493 442 49 692 46 F25 570 154

272

CLASS 300

SIZE

A B C D E Top Flange G L WT(kg)
DN INCH

Class300

50

2″ 126 79 13.5 92 11 F05 45 43 3
65 2 1/2″ 126 87 13.5 105 11 F05 45 46

4

80

3″ 145 100 17.5 130 11 F07 72 48 5
100 4″ 170 124 17.5 157 14 F07 91 54

6

125

5″ 185 144 17.5 186 14 F07 114 57 9
150 6″ 203 150 18.5 216 17 F10 145 57

12

200

8″ 257 204 24.5 269 22 F10 192 73 23

250

10″ 288 238 30 324 27 F12 240 83

39

300 12″ 330 268 30 380 27 F12 285 92

55

350

14″ 337 294 39 416 36 F14 320 117 79
400 16″ 368 320 49 476 46 F16 363 133

103

450

18″ 406 341 49 534 46 F16 400 149 170
500 20″ 442 383 49 588 46 F25 450 159

225

600 24″ 500 442 58 692 55 F25 550 181

338
