描述
液动法兰蝶阀参数
阀体材质:WCB、CF8M,CF3M
阀板材质:SUS304、SUS316、SUS2205、SUS2507、SUS1.4529、C954
尺寸:DN50-DN2200
阀杆:45#、416、SS304、SS316
阀座:NBR、EPDM、VITON、PTFE, UNS31803(多层次硬密封)+石墨
连接: 法兰式
法兰:JIS 5K、10K;DIN PN6、PN10、PN16;ANSI 150LB、300LB
执行器:液压执行器单作用、双作用
附件:手轮,限位开关盒
证书:CCS、 ABS、 DNV、 GL、 LR 、BV、 NK、 KR、 RS

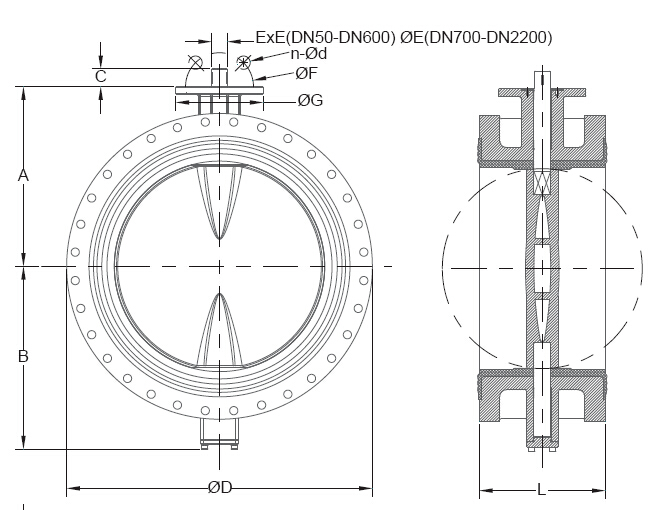

液动法兰蝶阀尺寸图
SIZE |
A | B | C | D | E | F | n | d | G | J | L | WT(kg) | |
DN | INCH | ||||||||||||
50 | 2″ | 142 | 80 | 13.5 | 165 | 9 | 50 | 4 | 8 | 70 | 15 | 108 |
9 |
65 |
2 1/2″ | 155 | 89 | 13.5 | 185 | 9 | 50 | 4 | 8 | 70 | 15 | 112 | 10 |
80 | 3″ | 161 | 95 | 13.5 | 200 | 9 | 50 | 4 | 8 | 70 | 17 | 114 |
12 |
100 |
4″ | 180 | 114 | 13.5 | 229 | 11 | 70 | 4 | 10 | 90 | 17 | 127 | 16 |
125 | 5″ | 193 | 127 | 17.5 | 254 | 14 | 70 | 4 | 10 | 90 | 19 | 140 |
24 |
150 |
6″ | 205 | 139 | 17.5 | 285 | 14 | 70 | 4 | 10 | 90 | 19 | 140 | 29 |
200 | 8″ | 250 | 175 | 24.5 | 343 | 17 | 102 | 4 | 12 | 125 | 21 | 152 |
39 |
250 |
10″ | 282 | 203 | 25 | 406 | 22 | 102 | 4 | 12 | 125 | 23 | 165 | 60 |
300 | 12″ | 326 | 242 | 25 | 483 | 22 | 102 | 4 | 12 | 125 | 24 | 178 |
82 |
350 |
14″ | 358 | 267 | 30 | 533 | 27 | 125 | 4 | 14 | 150 | 24 | 190 | 108 |
400 | 16″ | 380 | 301 | 30 | 597 | 27 | 125 | 4 | 14 | 150 | 28 | 216 |
145 |
450 |
18″ | 422 | 381 | 39 | 640 | 36 | 140 | 4 | 18 | 175 | 33 | 222 | 183 |
500 | 20″ | 479 | 387 | 39 | 710 | 36 | 140 | 4 | 18 | 175 | 40 | 229 |
230 |
600 |
24″ | 562 | 457 | 49 | 840 | 46 | 165 | 4 | 22 | 210 | 40 | 267 | 303 |
700 | 28″ | 560 | 465 | 95 | 910 | 63.35 | 254 | 8 | 18 | 300 | 40 | 292 |
410 |
750 |
30″ | 610 | 508 | 95 | 984 | 63.35 | 254 | 8 | 18 | 300 | 43 | 308 | 552 |
800 | 32″ | 620 | 519 | 95 | 1025 | 63.35 | 254 | 8 | 18 | 300 | 43 | 318 |
610 |
900 |
36″ | 692 | 576 | 130 | 1125 | 75 | 254 | 8 | 18 | 300 | 46 | 330 | 750 |
1000 | 40″ | 735 | 640 | 130 | 1255 | 85 | 254 | 8 | 22 | 300 | 50 | 410 |
945 |
1100 |
44″ | 813 | 735 | 150 | 1355 | 85 | 254 | 8 | 22 | 300 | 53 | 450 | 1120 |
1200 | 48″ | 917 | 783 | 150 | 1485 | 105 | 298 | 8 | 22 | 350 | 57 | 470 |
1350 |
1400 |
56″ | 1000 | 925 | 200 | 1685 | 120 | 356 | 8 | 32 | 415 | 60 | 530 | 1700 |
1500 | 60″ | 1050 | 950 | 200 | 1820 | 140 | 356 | 8 | 32 | 415 | 78 | 570 |
2000 |
1600 |
64″ | 1150 | 1045 | 200 | 1930 | 140 | 356 | 8 | 32 | 415 | 65 | 600 | 2500 |
1800 | 72″ | 1260 | 1156 | 280 | 2130 | 160 | 406 | 8 | 40 | 475 | 70 | 670 |
3500 |
2000 |
80″ | 1363 | 1350 | 280 | 2345 | 160 | 406 | 8 | 40 | 475 | 75 | 760 | 4000 |
2200 | 88″ | 1500 | 1430 | 300 | 2555 | 180 | 483 | 12 | 40 | 560 | 85 | 636 |
4500 |
