高性能气动蝶阀 双偏心蝶阀 百万次开关 超长寿命

阀体材质:WCB、304、316、316L等
阀板材质:WCB、304,316,316L
阀座材质:PTFE、R-TFE、合金等
连接方式:对夹式、法兰式
法兰标准:GB、ANSI、JIS、DIN
压力等级:PN10、PN16、PN25、PN40、class150LB、class300LB
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等

描述

●  产品概述及用途
高性能气动蝶阀的软密封结构偏心蝶阀的阀座采用的是PTFE的材料,主要适用于气体输送和对气动阀寿命要求很高的工艺介质中。阀座外面是活动的嵌件,法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单,只需取下嵌件就可取出阀座,不必拆卸阀板和阀轴。采用带有球形密封表面的双偏心蝶板,配以单片挠性唇式密封座,适用于要求可靠密封和良好调节特性的场合。可作快速切断或调节流量之用。

●  主要性能参数

气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构等
电压 AC220V、AC110V、AC380、DC12V、DC24V、DC110V
公称通径 DN50-1000mm
公称压力 PN10、PN16、PN25、PN40、class150LB、class300LB
适用温度 PTFE:-30~+180℃ 、R-TFE:-30~230℃ 、合金:-30~+420℃
连接方式 法兰式,对夹式
阀体结构 双偏心
阀体材质 WCB、304、316、316L等
阀板材质 WCB、304、316、316L等
阀座衬里 PTFE、R-TFE、合金等
适用介质 水、液体、气体、油类、酸碱腐蚀性介质等

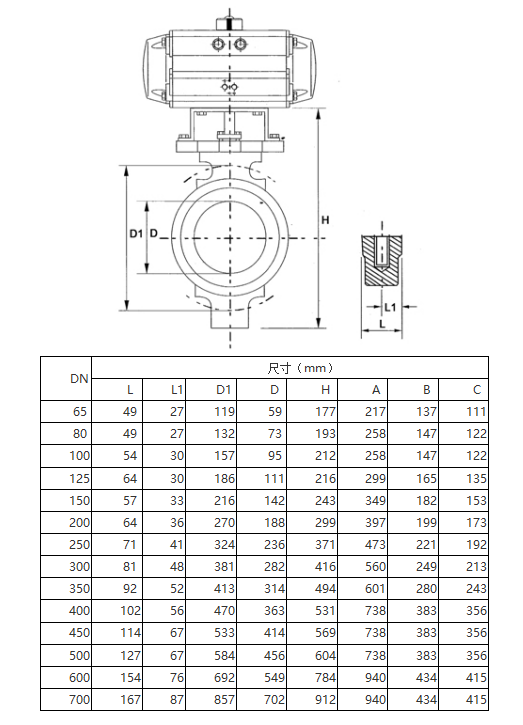

●  高性能气动蝶阀尺寸图

高性能气动蝶阀尺寸图
