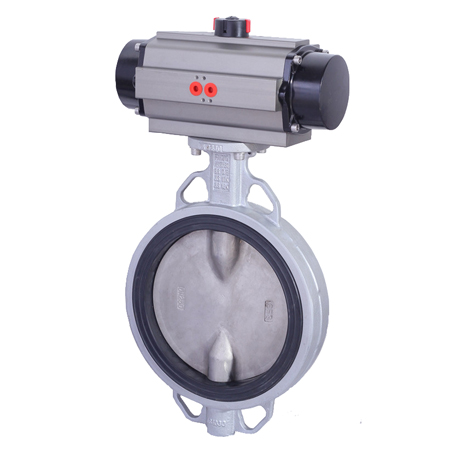

铝合金气动蝶阀结露

阀体材质:球墨铸铁、WCB、304、316、316L等
阀板材质:铝合金、铸铁,尼龙,304,316,316L
阀座材质:EPDM、NBR、PTFE等
连接方式:对夹式、法兰式
法兰标准:GB、ANSI、JIS、DIN
压力等级:PN10、PN16
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等

分类: 标签:

描述

●  产品概述及用途
铝合金气动蝶阀体,阀体与阀颈铝合金一体化具有防止结露浸染。阀座法兰密封面采用宽边密封

●  主要性能参数

气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380、DC12V、DC24V、DC110V
公称通径 DN40-1000mm
公称压力 PN1.0MPa、PN1.6MPa
适用温度 -30-180℃
连接方式 对夹式,法兰式
阀体结构 A型
阀体材质 球墨铸铁,铸钢,304,316,316L
阀板材质 铝合金、铸铁,尼龙,304,316,316L
阀座衬里 EPDM、NBR、PTFE等
适用介质 水、液体、气体、油类、酸碱腐蚀性介质

●  铝合金气动蝶阀尺寸图

气动蝶阀尺寸图

气动蝶阀尺寸图2
