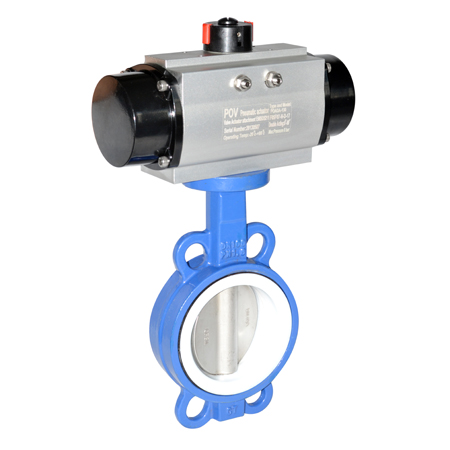

衬氟气动蝶阀 PTFE密封

阀体材质: WCB、304、316
阀板材质: 304、316、316L等
阀座材质: PTFE
连接方式: 对夹式、法兰式
法兰标准: GB、ANSI、JIS、DIN
压力等级: PN1.0MPa、PN1.6MPa
气动执行器: 双作用、单作用常闭、单作用常开
气动附件: 电磁阀、空气过滤减压阀、电气定位器、手轮等

分类: 标签:

描述

● 衬氟气动蝶阀产品概述及用途

衬氟气动蝶阀由内衬PTFE蝶阀和气动执行器组成,配合二位五通电磁阀或者二位三通换向电磁阀可以起到气动阀门的开关切断作用。再配合电气定位器输入4-20mA可以起到流量调节作用。本气动蝶阀适用于酸、碱等腐蚀性介质,也可以用于部分粉体输送。

● 主要性能参数

气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN40-400mm
公称压力 1.0MPa~1.6MPa
适用温度 -30~+180℃
连接方式 法兰式,对夹式
阀体结构 A型
阀体材质 球墨铸铁、WCB、304、316
阀板材质 304、316、316L等
阀座衬里 PTFE
适用介质 水、液体、气体、油类、酸碱腐蚀性介质

● 衬氟气动蝶阀尺寸图

衬氟气动蝶阀尺寸图
