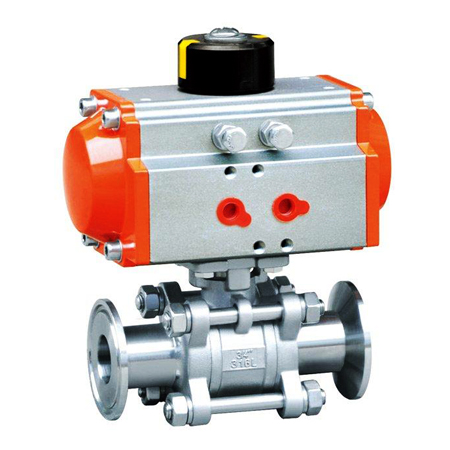

无滞留卫生型气动​三片式球阀 全包式结构

阀体材质:304、316、316L
阀芯材质:304、316、316L
阀座材质:PTFE
阀内包覆:全包覆PTFE
连接方式:卡箍
压力等级:PN10、PN16
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等

描述

●  产品概述及用途
无滞留卫生型气动​三片式球阀主要特点是密封可靠,结构紧凑,易于操作和维修,阀座全包阀芯,介质无滞留。气动三片式球阀的流体阻力最小,其阻力系数与同长度的管段相等。全包球阀在全开和全闭时,由于球体和阀座的密封面与介质隔离,因而高速通过阀门的介质不会对阀门密封面造成侵蚀。
●  特点与标准
密封可靠,结构紧凑,易于操作和维修
流体阻力最小,其阻力系数与同长度的管段相等。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
结构紧密,尺寸精度高。外观精美。
●  主要性能参数

气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN10-100mm
公称压力 1.0MPa~1.6MPa
适用温度 -30~+180℃
连接方式 卡箍快装式,焊接式
阀体结构 O型浮动球
阀体材质 304、316、316L等
阀板材质 304、316、316L等
阀座衬里 PTFE
适用介质 水、液体、气体、油类、酸碱腐蚀性、卫生食品介质

●  卫生型气动​三片式球阀尺寸图

卡箍球阀尺寸图



卡箍球阀尺寸图1
