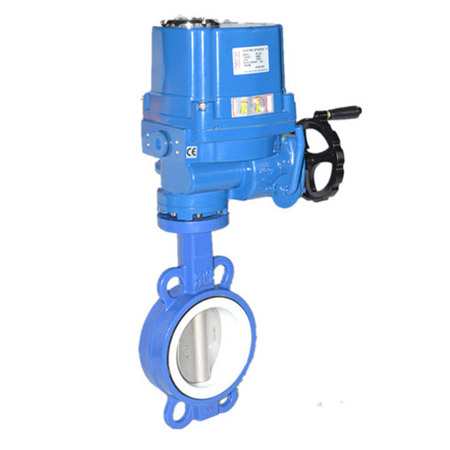

防爆电动蝶阀 阀座衬四氟

阀体材质:球墨铸铁、WCB、304、316、316L等
阀芯材质:铸铁镀镍、尼龙、WCB、304、316、316L、2507、1.4529等
阀座材质:EPDM、NBR、VITON、PTFE、硬密封、STL合金等
连接方式:法兰式 、对夹式
法兰标准:GB、ANSI、DIN、JIS
压力等级:PN10、PN16
电动执行器:普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA

描述

●  产品概述及用途
衬四氟防爆电动蝶阀的防爆等级为EXdII BT4 隔爆型,适用于有腐蚀性且需要防爆工况是工业管道中最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。不适用于有颗粒和温度偏高的工艺介质中。电动执行器控制部分有开关式和调节式等。
●  特点与标准
密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
法兰对夹孔连接适用多种标准,有不锈钢阀体与FTFE阀座可选
●  产品主要性能参数

电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT6调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN25-1400mm
公称压力 1.0MPa~1.6MPa
适用温度 -30~+150℃
连接方式 对夹式、凸耳对夹式、法兰式
阀体结构 A型
阀体材质 球墨铸铁、铝合金、WCB、304、316、316L
阀板材质 球铁镀镍、尼龙、304、316、316L、2507、1.4529
阀座衬里 PTFE、EPDM、NBR
适用介质 油类、水液,气体等

●  电动蝶阀流量系数KV值

尺寸size 阀门开度KV值
10° 20° 30° 40° 50° 60° 70° 80° 90°
DN40 1-1/2′ 0.7 2.4 6.9 14.2 22 36 59 81 113
DN50 2′ 1.1 3.8 10.2 22 38 60 100 132 193
DN65 2-1/2′ 2 7.5 18.2 35 61 95 187 240 315
DN80 3′ 2.5 9.8 26 48 83 126 214 338 425
DN100 4′ 3.8 14.6 39 72 119 221 361 606 723
DN125 5′ 6.5 24 62 118 217 394 599 1038 1243
DN150 6′ 10 42 95 175 326 542 873 1260 1859
DN200 8′ 19 64 165 306 573 995 15567 2310 3124
DN250 10′ 28 101 245 451 836 1462 2253 3256 4757
DN300 12′ 34 129 312 615 1137 2125 3248 4991 7058
DN350 14′ 47 163 390 795 1498 2573 3980 5749 8319
DN400 16′ 62 231 508 1077 1971 3381 5385 8099 11468
DN450 18′ 75 256 621 1208 2315 3925 6331 9474 13612
DN500 20′ 103 346 859 1692 3086 5348 8513 13109 18748
DN600 24′ 139 494 1153 2389 4466 7561 11945 18088 25217

●  不锈钢电动蝶阀尺寸图

防爆电动蝶阀尺寸图



防爆电动蝶阀尺寸图2
