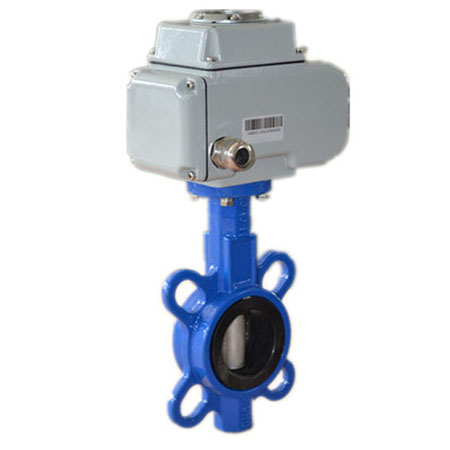

比例积分调节电动蝶阀 输入输出4-20mA控制

阀体材质:球墨铸铁、WCB、304、316、316L等
阀芯材质:铸铁镀镍、尼龙、WCB、304、316、316L、2507、1.4529等
阀座材质:EPDM、NBR、VITON、PTFE、硬密封、STL合金等
连接方式:法兰式 、对夹式
法兰标准:GB、ANSI、DIN、JIS
压力等级:PN10、PN16
电动执行器:普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA

描述

●  产品概述及用途
比例积分调节电动蝶阀是通过4-20ma或者1-5v、0-10V点信号来控制阀门的开关角度来实现流量控制,是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。电动执行器旋转90°慢开式,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
●  特点与标准
密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
法兰对夹孔连接适用多种标准,有不锈钢阀体与FTFE阀座可选
●  产品主要性能参数

电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT6调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN25-2000mm
公称压力 1.0MPa~1.6MPa
适用温度 -30~+150℃
连接方式 对夹式、凸耳对夹式、法兰式
阀体结构 A型
阀体材质 球墨铸铁、铝合金、WCB、304、316、316L
阀板材质 球铁镀镍、尼龙、304、316、316L、2507、1.4529
阀座衬里 PTFE、EPDM、NBR
适用介质 油类、水液,气体等

●  比例积分调节电动蝶阀尺寸图
电动蝶阀尺寸图

●  比例积分调节电动蝶阀接线图
