螺纹式气动蝶阀 不锈钢材质

阀体材质: 304、316、316L
阀板材质: 304、316、316L
阀座材质: 硅橡胶、氟橡胶
连接方式: 卡箍、DIN螺纹、国标螺纹、焊接
连接标准: 3A、ISO、DIN、IDF、SMS
压力等级: PN16
气动执行器: 双作用、单作用常闭、单作用常开
气动附件: 电磁阀、空气过滤减压阀、电气定位器、手轮

分类: 标签:

描述

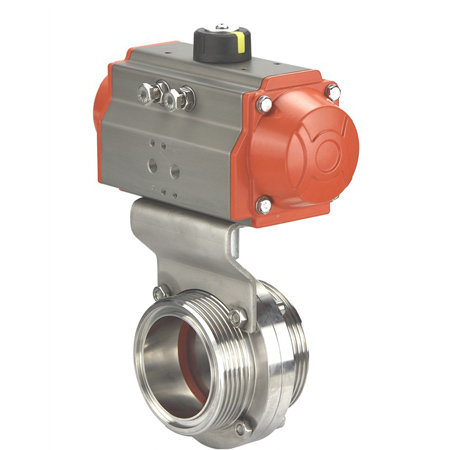

● 螺纹式气动蝶阀产品概述及用途

螺纹式气动蝶阀,是卫生级蝶阀中的一种,蝶阀阀体采用标准抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。螺纹式气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

● 主要性能参数

气动执行器 双作用
单作用常闭式
单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V AC110V AC380V DC12V DC24V DC110V
公称通径 DN20-100mm
公称压力 1.0~1.6MPa
适用温度 -29~150℃
连接方式 螺纹连接、对夹式(可选)、卡箍式(可选)
阀体结构 螺纹
阀体材质 304,316,316L
阀板材质 304,316,316L
阀座衬里 硅橡胶,氟橡胶,PTFE
适用介质 水、液体、气体、油类、酸碱腐蚀性介质

● 尺寸图纸

卫生级气动卡箍蝶阀尺寸图
卫生级气动卡箍蝶阀尺寸图
