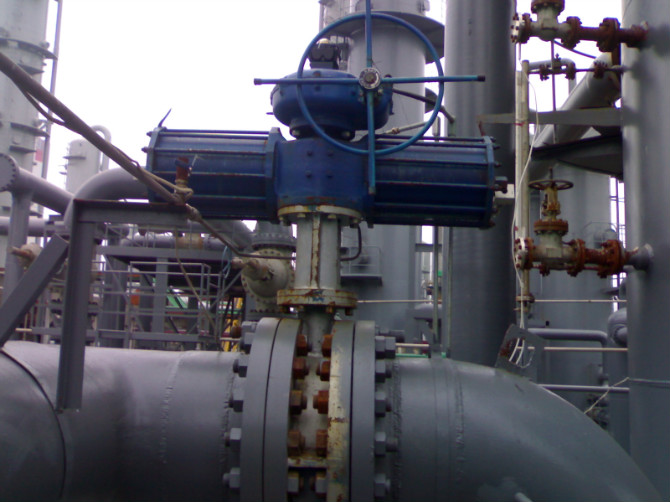

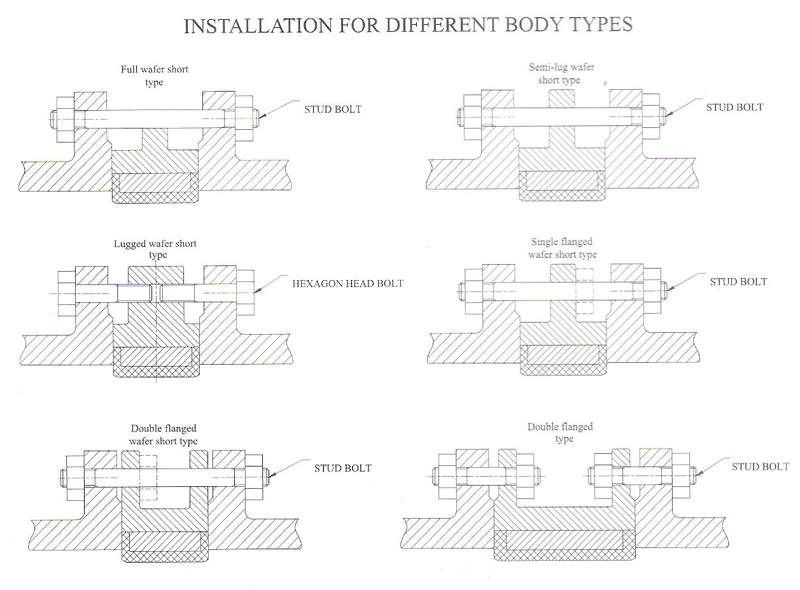

DN In PN10 PN16
OD PCD Bolt and length thickness OD PCD Bolt and length thickness
40 1.5 150 110 4×M16 130 18 150 110 4×M16 130 20
50 2 165 125 4×M16 130 18 165 125 4×M16 130 22
65 2.5 185 145 4×M16 140 20 185 145 4×M16 140 24
80 3 200 160 8×M16 140 20 200 160 8×M16 140 24
100 4 220 180 8×M16 150 22 220 180 8×M16 150 26
125 5 250 210 8×M16 150 24 250 210 8×M16 150 28
150 6 285 240 8×M20 165 24 285 240 8×M20 165 28
200 8 340 295 8×M20 175 24 340 295 12×M20 175 30
250 10 395 350 12×M20 185 26 405 355 12×M24 185 32
300 12 445 400 12×M20 195 28 460 410 12×M24 200 32
350 14 505 460 16×M20 195 28 520 470 16×M24 200 34
400 16 565 515 16×M24 220 30 580 525 16×M27 230 38
450 18 615 565 20×M24 250 30 640 585 20×M27 254 42
500 20 670 620 20×M24 290 32 715 650 20×M30 294 48
600 24 780 725 20×M27 324 36 840 770 20×M33 334 50
700 28 895 840 24×M27 334 36 910 840 24×M33 341 50
800 32 1015 950 24×M30 364 38 1025 950 24×M36 375 52
900 36 1115 1050 28×M30 388 38 1125 1050 28×M36 54
1000 40 1230 1160 28×M33 411 38 1255 1170 28×M39 56
