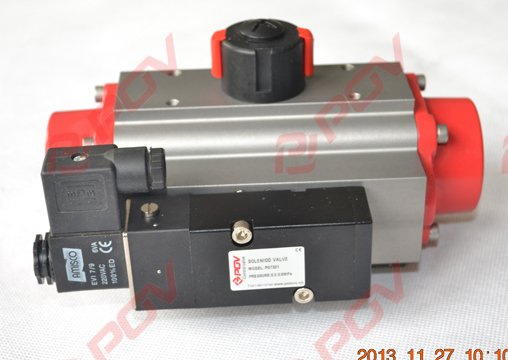

二位五通换向电磁阀-用于双作用气动执行器换向气源

阀体材质: 压铸铝合金
接口尺寸: G1/4
电压范围: DC 24V 3W、AC220V 6VA
安装方式: 管式、NAMUR板式
气源压力: 0.1-1.0Mpa
结构方式: 单线圈、双线圈
防护等级: IP67
防爆等级: 可选防爆型 EX m II BT4、EX d II BT4

描述

POT521二位五通电磁阀参数
POT521二位五通电磁阀适用于气动阀门气源换向,控制方式分为二位五通、二位三通型。
接口: ISO228/1 G1/4
环境温度: -20~+60℃
介质:经过过滤50微米,润滑或非润滑的压缩空气
换向时间:约40毫秒
安装:符合NAMUR标准和VDI/VDE3845双孔
标准电压:24VDC,24VAC50HZ,110VAC50HZ,220VAC50HZ
电压偏差: ±%10
功耗 标准线圈:AC启动功率6VA,稳定功率4.3VA
DC启动功率:3W,稳定功率2.6W
工作方式: 100%ED(DB)连接工作
防护等级: IP65符合DIN40050的正确安装边接器
电气接口: PG9连接
防爆等级: 可选防爆型 EX m II BT4、EX d II BT4
POT521二位五通电磁阀尺寸图

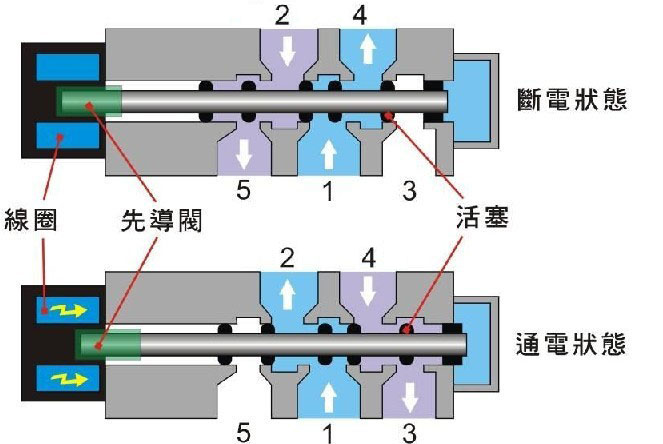

POT521二位五通电磁阀工作原理图
