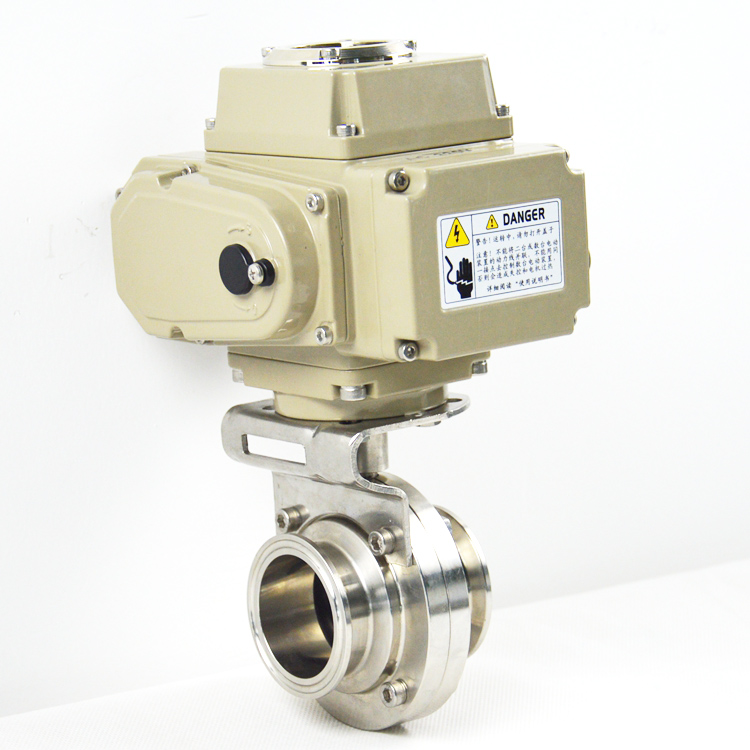

卫生型电动蝶阀 卡箍快装式连接

阀体材质:304、316、316L等
阀芯材质:304、316、316L等
阀座材质:PTFE、氟橡胶、硅橡胶
连接方式:卡箍式、对夹式、焊接式、外螺纹等
设计标准:ISO、DIN、IDF、SMS、3A
压力等级:PN10、PN16
电动执行器:普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA

描述

●  产品概述及用途
卫生级电动蝶阀卡箍快装式连接是经过精密检验流程和严格品质管理,采用内外抛光和灭菌处理。卫生级蝶阀是医药化工、食品等工业管道中应用最为常用的阀门品种之一,有对夹式、卡箍快装及外螺纹等连接方式。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。不适用于有固体颗粒和温度偏高的工艺介质中。电动执行器控制部分有开关式和调节式等
●  特点与标准
※  密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
※  阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
※  阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
※  法兰对夹孔连接适用多种标准,有不锈钢阀体与FTFE阀座可选
●  产品主要性能参数

电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4 、 EX dII CT5调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 对夹式:DN25-300mm;卡箍式:Φ20-Φ219
公称压力 1.0MPa、1.6MPa
适用温度 -30~+180℃
连接方式 卡箍式、对夹式、焊接式、外螺纹等
阀体结构 中线对夹式
阀体材质 304、316、316L
阀板材质 304、316、316L
阀座衬里 PTFE、氟橡胶、硅橡胶
适用介质 食品、饮料、制药、乳制品、啤酒以及精细化工、包装机械、罐装机械等

●  卫生型电动蝶阀尺寸图
