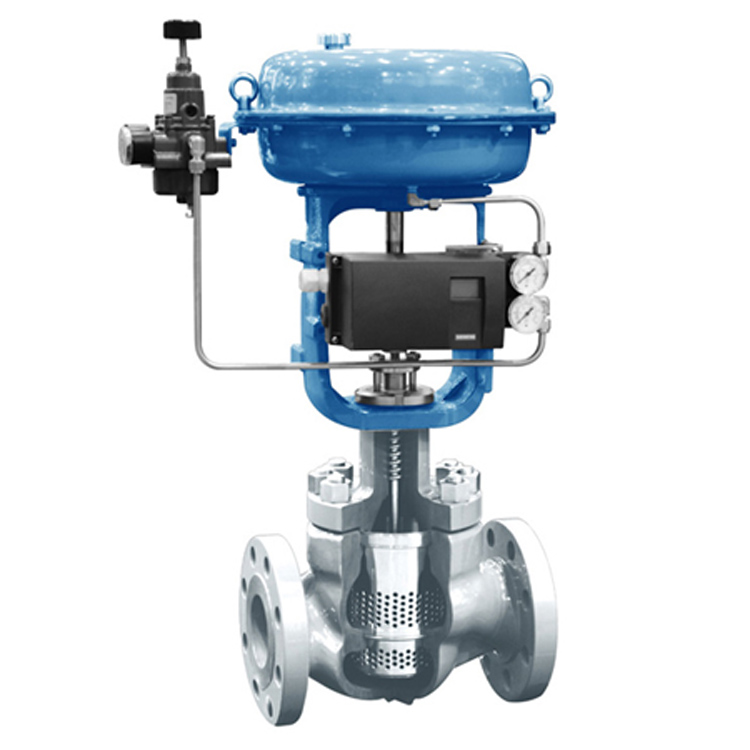

薄膜式气动套筒调节阀

阀体材质: WCB、304、316、316L
阀芯材质: 304、316+STLPTFE
阀座材质:304、316+STLPTFE
连接方式:法兰、螺纹、焊接
阀座形式: 单座、双座、套筒
阀盖形式: 标准型、低温型、散热型、波纹管密封型
气动执行器: 多弹簧式薄膜执行器
气动附件: 电气定位器、空气过滤减压阀、手轮、保位阀

分类: 标签:

描述

●  薄膜式气动套筒调节阀产品概述及用途
薄膜式气动套筒调节阀采用套筒导向,压力平衡型双密封面、单密封面结构,是一种力平衡的调节阀,阀体结构紧凑,流体通道呈S流线型,优点为压降损失小,流通量大,可调范围广,流量特性精度高。调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求动态稳定性好,噪音低,空化/闪蒸等,高低温,高压差流体控制条件下使用。
套筒调节阀是一种笼式双座调节阀,阀芯采用流体动力平衡原理,具有不平衡力小、动态稳定性好、压降损失小、调节精度高、噪音低、防空化等特点。与P系列直通单座调节阀相比能承受更高的压差,比笼式单座调节阀有更宽的使用温度范围。 按工况要求可配用气动、电动执行机构,整机工作平稳、动作灵敏、可调范围大、维护方便,可用于控制各种不同工况的流体,适应各种苛刻的工作条件。
薄膜式气动套筒调节阀广泛应用于石油、化工、电力、轻纺、造纸等行业,特别适用于阀前后压差较大,泄漏量要求不是很高的工作场合。
●  薄膜式气动套筒调节阀产品特点
气动套筒调节阀是一种顶导向结构的调节阀。采用球形阀体,具有结构紧凑、调节精度高、压缩损失小、流量特性精确、导向面积大、防振动等特点。
按工况要求可配用气动、电动执行结构,整机输出力大、动作灵敏 可调节范围大、维护方便,可用于控制各种不同工况的流体,适应各种苛刻的工作条件。
广泛应用于石油、化工、电力、轻纺、造纸等行业,特备适用于泄露量小、阀前阀后压差不大的工作场合。
●  薄膜式气动套筒调节阀阀体部分
结构大类:套筒(笼式双座)
阀芯型式:双密封面平衡式
结构类型:标准型、调节切断型、散热型、波纹管密封型、低温型。

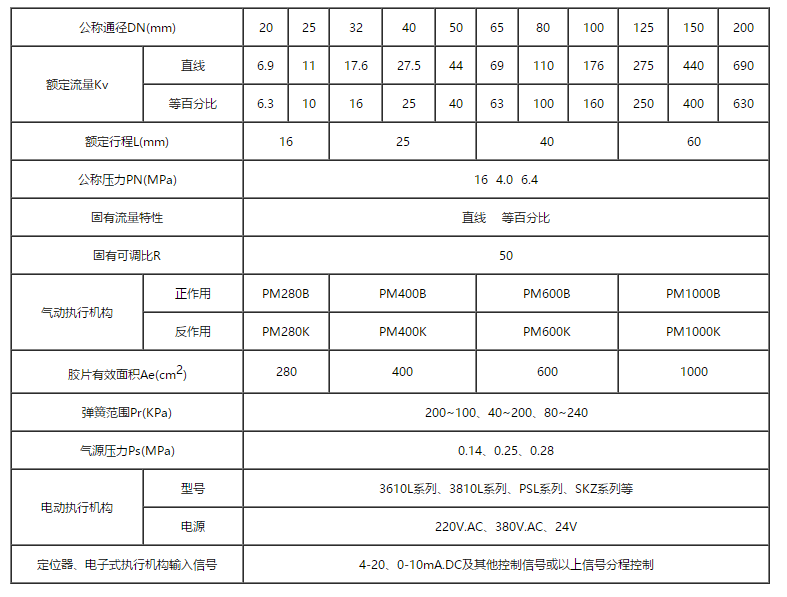

●  薄膜式气动套筒调节阀技术参数表

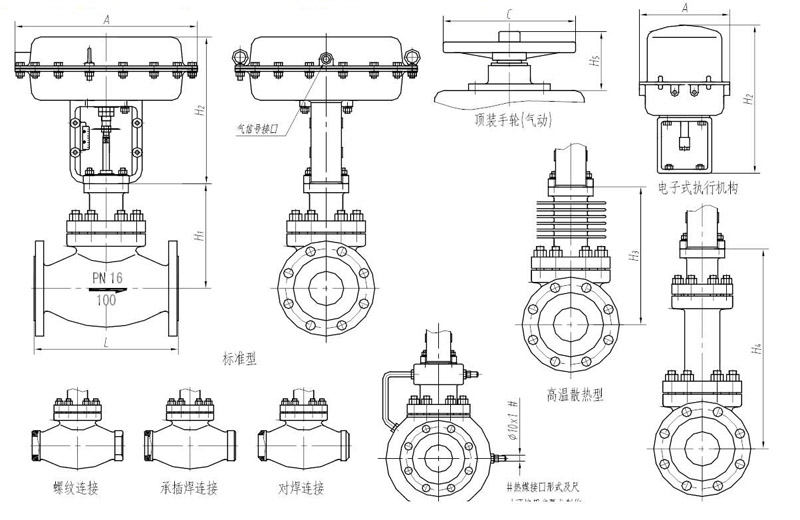

●  薄膜式气动套筒调节阀尺寸图
