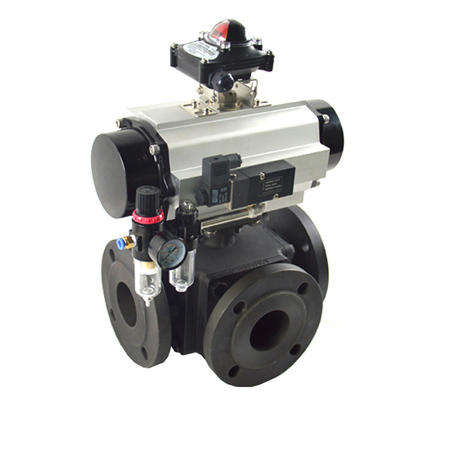

气动四通球阀 双L型结构

阀体材质:WCB、304、316、316L等
阀芯材质:WCB、304、316、316L等
阀座材质:PTFE、PPL、合金+STL
连接方式:对夹式、法兰式
法兰标准:GB、ANSI、DIN、JIS
压力等级:PN16、PN25、PN40
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮

分类: 标签:

描述

●产品概述及用途
气动四通球阀是有四通法兰球阀和气动执行器组合而成,四通球阀的流向为X形垂直通道球阀,四个通道分布于四周,当球芯旋转90度时,能使相近两个通道实现相通,气动四通换向球阀主要用于电站系统中双向供水旋转阀,每旋转90度,可以切换供水方式。以替代四个阀门,简化程序、方便操作,降低成本,便于控制,同步性好。
●特点与标准
实心球芯,用料足。同等规格产品比同行重。
耐火,防静电处理,阀杆防爆出装置,保证系统安全。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
硅溶胶精密铸造阀体,结构紧密,尺寸精度高。外观精美。
●  气动四通球阀主要性能参数

气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15-350mm
公称压力 1.6MPa、2.5MPA
适用温度 PTFE:-30~+180℃
连接方式 法兰式
阀体结构 双L型 四通浮动球
阀体材质 WCB、304、316、316L等
阀板材质 WCB、304、316、316L等
阀座衬里 PTFE、PPL、硬密封
适用介质 水、油、蒸汽等

●  气动四通球阀流向图

四通球阀流向图

●  四通球阀尺寸图
